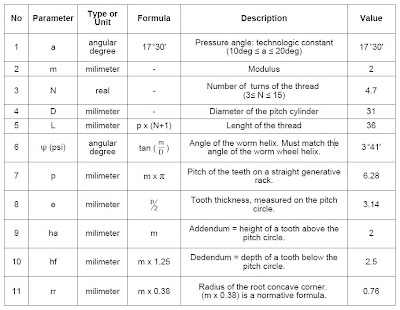

Untuk menggambar Worm Gear, perintahnya hampir sama seperti ketika Anda melihat cara menggambar Baut dan Mur. Dengan perintah Helix dan Cut Sweep, Anda akan membuat potongan profil giginya. Namun jangan lupa bahwa Anda juga harus tentukan Modul-nya terlebih dahulu. Untuk lebih jelasnya silakan lihat tampilan video berikut ini.
