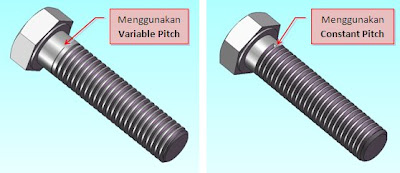

Menggambar Baut dengan Pitch Bervariasi

1. Buatlah gambar Baut hingga tampak seperti gambar dibawah (Anda bisa melihat cara menggambarnya dengan melihat tutorial Cara Menggambar Baut yang bisa Anda Download file PDF-nya).
2. Klik Helix dan Spiral pada Features toolbar.
3. Pilih permukaan dari part


4. Klik Circle pada Sketch toolbar.
5. Klik origin, lalu arahkan pointer untuk membuat lingkaran.
6. Pada Property Manager, dibawah Parameters:
  • Set Radius Radius ke 6.


7. Klik Exit Sketch pada Sketch toolbar.
8. Pada Property Manager, dibawah Defined By:
  • Pilih Pitch and Revolution.



9. Pada Property Manager, dibawah Parameters:
  • Pilih Variable Pitch.
  • Isi data Region Parameters seperti kotak dialog dibawah ini
  • Klik Reverse direction.
  • Set Start Angle ke 0.



10. Klik OK .
11. Pada Toolbar Menu, pilih Insert, Cut, Sweep
12. Pada Property Manager, dibawah Profile dan Path:
  • Klik Sketch5 pada Profile.
  • Pilih Helix/Spiral1 pada Path.


13. Klik OK.

Selamat! Anda telah menyelesaikan pelajaran ini.
